示
意
圖 |
 |
 |
|
| 說明 |
1.正常全新安全齒輪
|

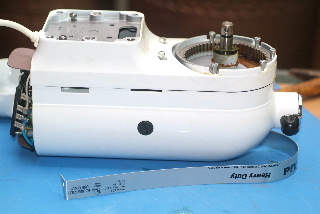

2.拆下機身四顆螺栓即可卸下機頭 |

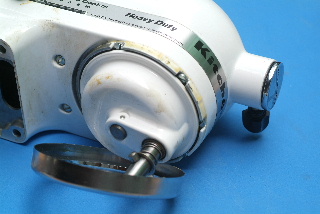

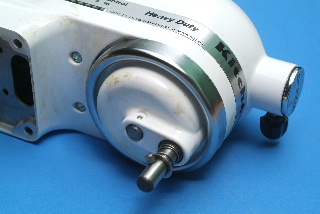

3.卸下防護環
|
| 原因 |
負荷超過本齒輪即崩損 |
維修進行中 |
維修進行中 |
| 建議 |
維修更新 |
應以軟墊鋪底保護本體烤漆 |
應以軟墊鋪底保護本體烤漆 |
|
示
意
圖 |
|
|
|
| 說明 |

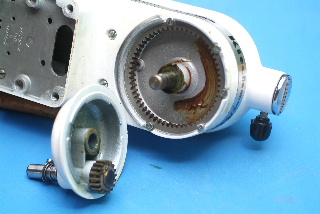

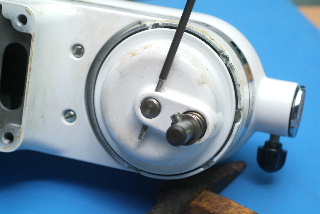

4.將固定插梢退出
|
5.往外拉出卸除行星轉盤 |
6.拆除外環與結合螺絲共9支 |
| 原因 |
維修進行中 |
維修進行中 |
維修進行中 |
| 建議 |
略 |
略 |
略 |
|
示
意
圖 |
|
|
|
| 說明 |

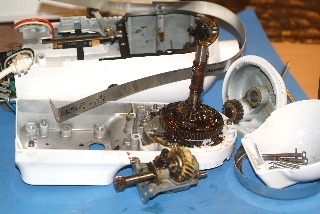

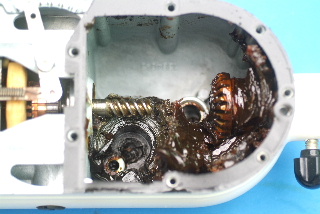

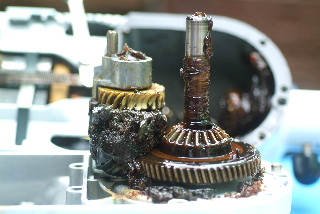

7.分離機頭齒輪箱
|

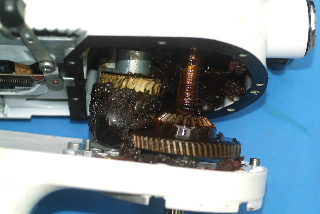

8.已可見到白色磨損安全齒輪
|
9.中心馬達傳動螺旋主軸 |
| 原因 |
維修進行中 |
維修進行中 |
維修進行中 |
| 建議 |
略 |
略 |
略 |
|
示
意
圖 |
|
|
|
| 說明 |
10.再將固定梢打出(若鬆脫需整組更新)
|

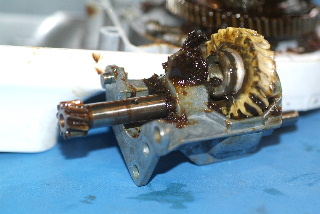

11.將翼型齒輪軸退出
|
12.取出齒輪更新反向回復就完工了
|
| 原因 |
負荷超過本齒輪即崩損 |
負荷超過本齒輪即崩損 |
負荷超過本齒輪即崩損 |
| 建議 |
更新 |
更新 |
略 |
|
示
意
圖 |
|
|
|
| 說明 |

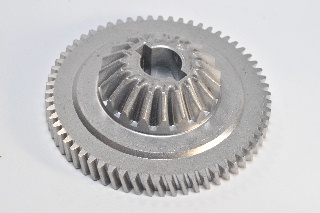

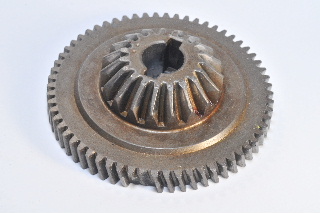

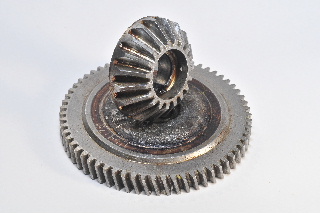

13.全新中心大齒輪
|
14.前方已崩齒中心大齒輪 |
15.已分離中心大齒輪 |
| 原因 |
完整品圖示 |
負荷超過本齒輪與圖19翼型齒輪碰撞損毀 |
非常神奇的故障狀況,
較屬製造上的瑕疵.. |
| 建議 |
略 |
換新或尋求拆肉機(零件稀少取得不易) |
換新或尋求拆肉機(零件稀少取得不易) |
|
示
意
圖 |
|
|
|
| 說明 |
16.新舊安全齒輪比較
|

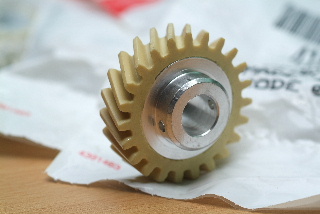

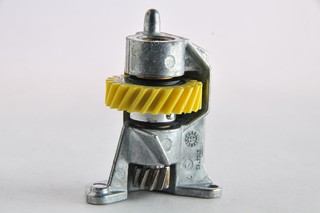

17.全新整組安全齒輪
|
18.翼型齒輪已磨損
|
| 原因 |
負荷超過 |
完整品圖示 |
負荷超過本齒輪與圖14翼型齒輪碰撞損毀 |
| 建議 |
更新 |
略 |
更新 |
|
示
意
圖 |
|
|
|
| 說明 |

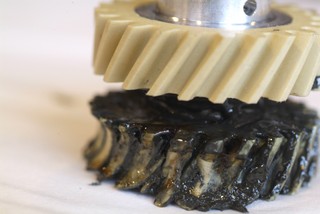

19.翼型齒輪好壞比較
|

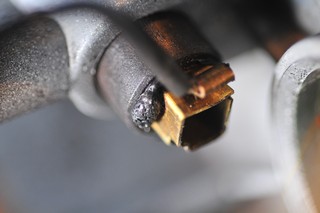

20.碳刷銅襯套過熱膠座已融毀 |

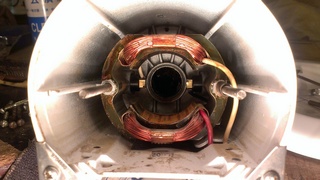

21.碳刷銅襯內部位置(中心水平線左右)
|
| 原因 |
負荷超過本齒輪與圖14翼型齒輪碰撞損毀 |
電源端子鬆脫又長時間使用 |
位置圖示 |
| 建議 |
更新 |
更新 |
更新 |
|
示
意
圖 |
|
|
|
| 說明 |

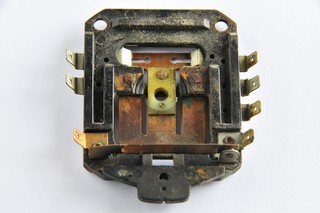

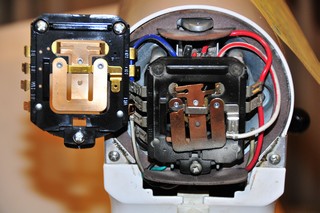

22.控速電組板斷裂與新的比較
|
23.控速電組板反面已被離心開關磨出孔來
|

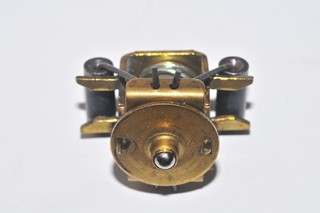

24.離心開關
|
| 原因 |
金屬疲勞或銹蝕 |
圖24離心開關與電組板間隙不良無法調速 |
左右配重器啟動時未能平衡速控不良 |
| 建議 |
更新 |
更新 |
換新或尋求拆肉機(零件稀少取得不易) |
|
示
意
圖 |
|
|
|
| 說明 |

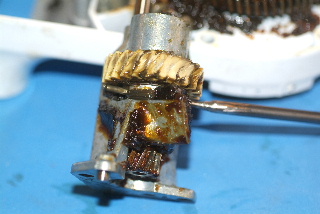

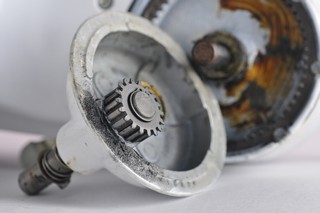

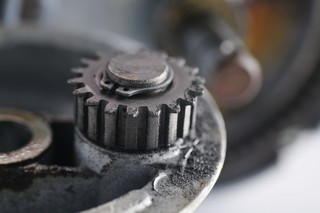

25.轉軸星型齒輪磨損掉屑
|

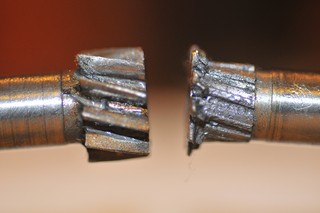

26.轉軸星型齒輪已磨損成T型
|

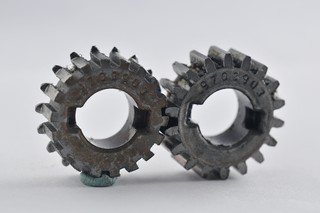

27.轉軸星型齒輪好壞比較
|
| 原因 |
與大環狀齒輪偏心運轉 |
與大環狀齒輪偏心運轉 |
與大環狀齒輪偏心運轉 |
| 建議 |
換新或尋求拆肉機(零件稀少取得不易) |
換新或尋求拆肉機(零件稀少取得不易) |
換新或尋求拆肉機(零件稀少取得不易) |
|
示
意
圖 |
|
|
|
| 說明 |

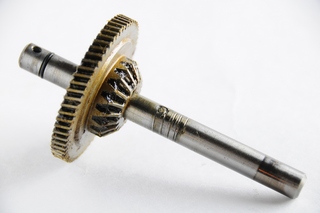

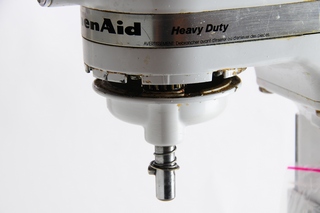

28.主軸轉盤往下掉
|
29.主軸橫向梢子斷了嚴重磨損
|

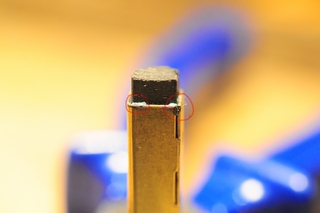

30.炭棒與銅襯久放受潮滋生銅綠銹死
|
| 原因 |
主軸與大齒輪盤橫向梢子斷裂(發生一次) |
同28說明 |
至少一年以上時間閒置未使用(紅圈處) |
| 建議 |
找尋零件換新或尋求拆肉機 |
換新或尋求拆肉機(零件沒換過,
取得不易 |
拆下除銹或換新 |
|
示
意
圖 |
|
|
|
| 說明 |

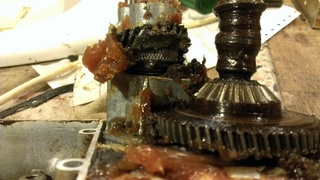

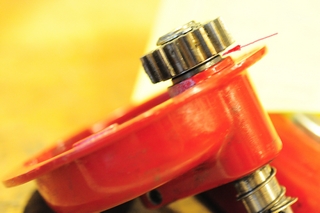

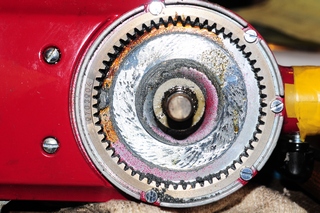

31.主軸轉盤行星齒輪往上凸出(箭頭處)
|
32.行星齒輪往上撞擊上蓋嚴重刮損掉屑
|

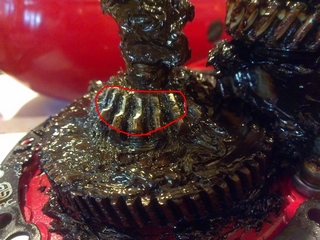

33.中心大齒輪
|
| 原因 |
打麵糰轉軸壓力過大上頂 |
同31說明 |
受34圖橫向齒輪推擠扇形齒輪磨損 |
| 建議 |
輕則回復, 否則找尋零件換新或尋求拆肉機 |
換新或尋求拆肉機(零件沒換過,
取得不易 |
換新, 鐵屑需清空 |
|
示
意
圖 |
|
|
|
| 說明 |

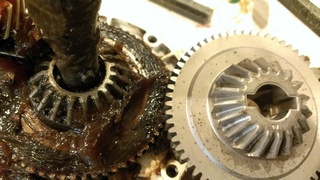

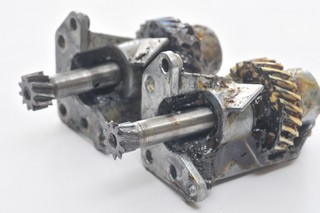

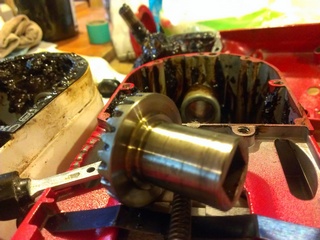

34.外接配件橫向傳動軸齒輪
|

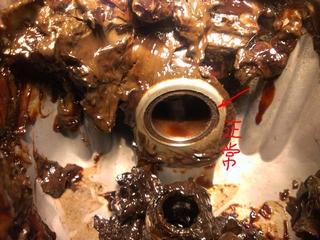

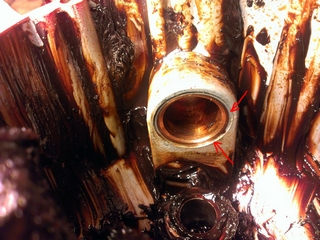

35.機頭齒輪承座已磨損
|
36.正常機頭齒輪承座
|
| 原因 |
外加配件負荷過大擠壓35圖磨損 |
同34說明 |
略 |
| 建議 |
略 |
尚可攪拌運轉但不能加配件使用 |
略 |
|
示
意
圖 |
|
|
|
| 說明 |
37.傳動齒輪中心已被搪成大孔
|
38.安全齒輪壞到不行
|
|
| 原因 |
負荷過大擠壓磨損 |
負荷過大擠壓繼續使用 |
|
| 建議 |
略 |
略 |
|
|
