KitchenAid 6L傳動機構維修分解與故障原因圖示 (最常故障狀況說明)

認識機器運作原理與了解內部機械結購, 讓您買的放心, 用的安心; 維修找飛訊免操心!

示意圖

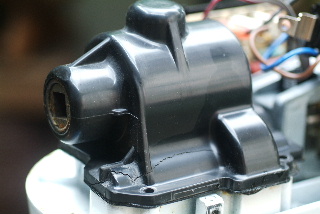

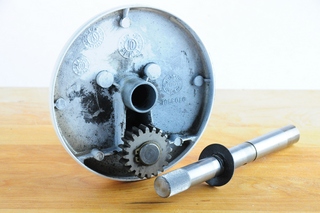

說明	1.負荷超過齒輪蓋受推擠已崩裂(較早機型)	2.拆除齒輪蓋後準備分離齒輪	3.已磨損成凹形主軸中心齒輪
原因	可以攪拌, 但震動聲音很大，主軸塑膠上蓋破裂產生間隙，繼續使用接著產生圖3 之狀況	維修必拆	超過機械負載繼續使用，齒輪就磨損了
建議	立即更新(現改鋁合金製)	軸心不可用槌，若漏油建議油封一併更新	換新
示意圖

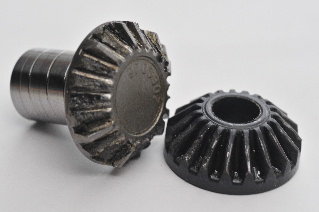

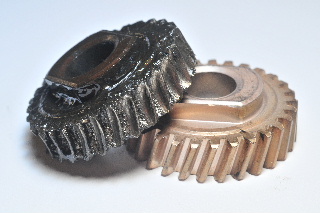

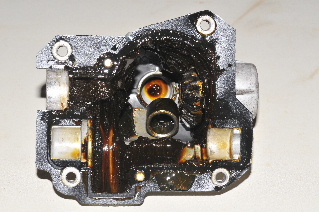

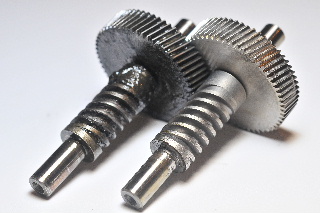

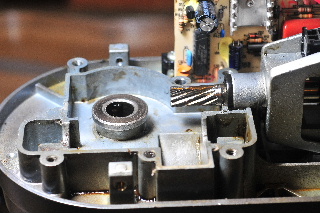

說明	4.新舊中心齒輪磨損比較(只換這個無效)	5.新舊螺旋齒輪磨損比較(右邊是新的)	6.拆除齒輪後的齒輪箱
原因	使用負荷過大	使用負荷過大與圖4相互擠壓所致	必要的維修清除程序
建議	需與圖5一併換新，否則壞的會把好的帶壞	換新	略
示意圖

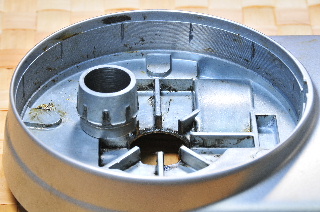

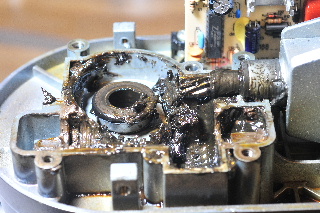

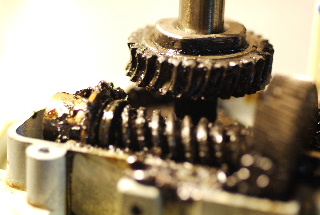

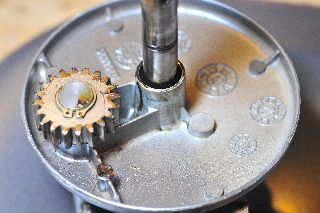

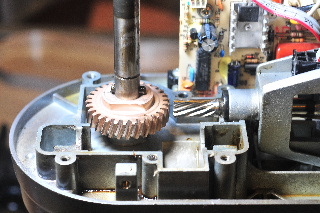

說明	7.齒輪箱污油殘渣必須清的很乾淨	8.裝入全新的中心齒輪	9.裝入扇形齒輪套上固定環
原因	殘留比砂還細的屑屑會再度卡在齒輪上造成運轉障礙產生規律性雜音與二次傷害	更新中	更新中
建議	不可偷懶，好好清一次，不用拆N次	少部份主軸插梢會斷裂需更新..	扇型齒輪頂端固定環別忘了裝
示意圖

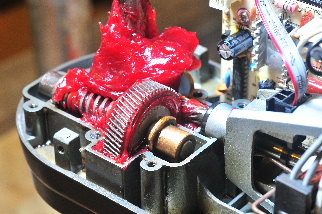

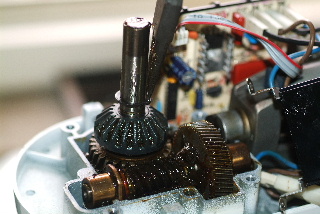

說明	10.裝入傳動螺旋齒輪與主軸結合	11.主軸與傳動螺旋齒輪結合狀況	12.加入新鮮的潤滑牛油
原因	更新中	更新中	需選用耐高溫牛油
建議	略	略	壓住左右銅襯開機慢速運轉是否順暢?
示意圖

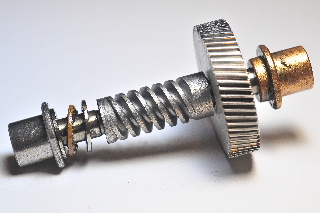

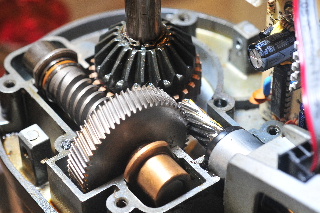

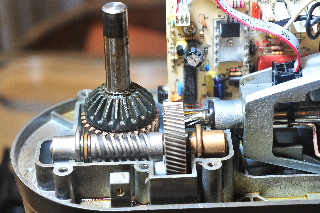

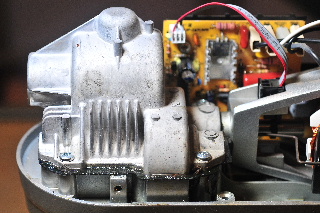

說明	13.機器核心總覽	14.回覆上蓋後完工(現為鋁合金材質)	15.螺旋齒輪組含鋼珠軸承與止推銅軸套
原因	大部分用戶拆到這兒，沒零件還是得停擺..	可改善原黑色塑膠龜裂漏油齒輪故障因素	全新展示部品
建議	讓專業人員代勞吧!	更新時建議油封一併換新	略
示意圖

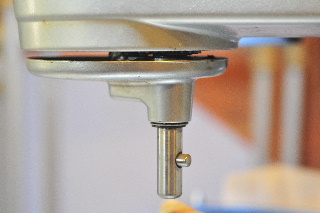

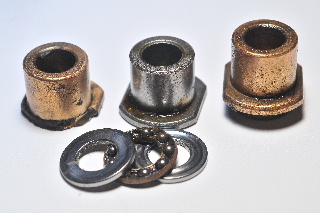

說明	16.止推銅軸套組(左邊那個已破裂)	17.攪拌偏心頭往下掉	18.上蓋中心銅襯脫落, 將造成主軸失去依靠偏心運轉如圖19
原因	過度運轉擠壓破裂	超負荷運轉主軸鬆脫	超負荷運轉主軸搖晃震動鬆脫
建議	換新	換新(零件顏色可能不同)	如未造成圖19之損壞復原即可
示意圖

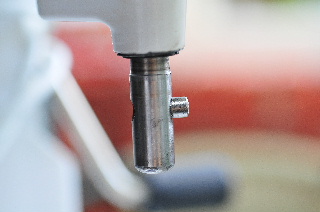

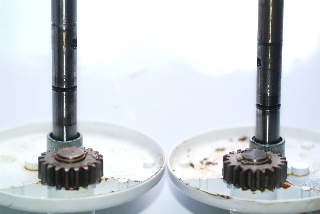

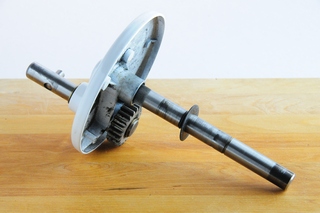

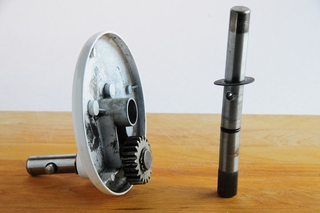

說明	19.機身中心轉軸孔座搖晃斷裂(上)	20.與圖19相同, 轉軸孔座斷裂(下)	21.主軸僅為機械式卡楯結合，鬆動或脫出就不行了(正常軸長露出99mm)
原因	圖18上蓋中心銅襯脫落主軸左右偏心運轉	圖18上蓋中心銅襯脫落主軸易位偏心運轉	如22~27圖示，脫出軸變長如圖17就報銷了
建議	換新或尋求拆肉機(零件稀少取得不易)	換新或尋求拆肉機(零件較少取得不易顏色也可能不同)	換新(零件顏色可能不同)
示意圖

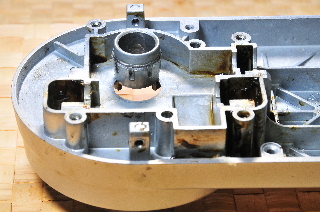

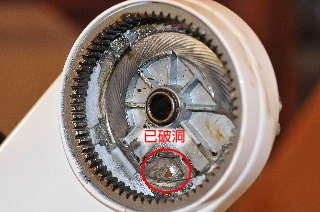

說明	22.左邊主軸已下滑(回復無效)右邊為正常	23.基座破洞	24.外接主軸磨損
原因	超負荷運轉主軸鬆脫	主軸偏心後, 圖21之小齒輪偏心轉動刮傷	超負荷往上頂而致嚴重磨凹
建議	換新	換新(零件較少取得不易，顏色也可能不同)	換新或尋求拆肉機(零件稀少取得不易)
示意圖
說明	25.軸心彎曲與行星轉盤脫離	26.軸心脫離	27.軸心僅是插梢式的結合鬆了就得換新
原因	有辦法打彎又分家了...罕見的損壞狀況	只要負荷加大就停擺了	只要負荷加大一直用就分家停擺了
建議	換新	換新	換新
示意圖

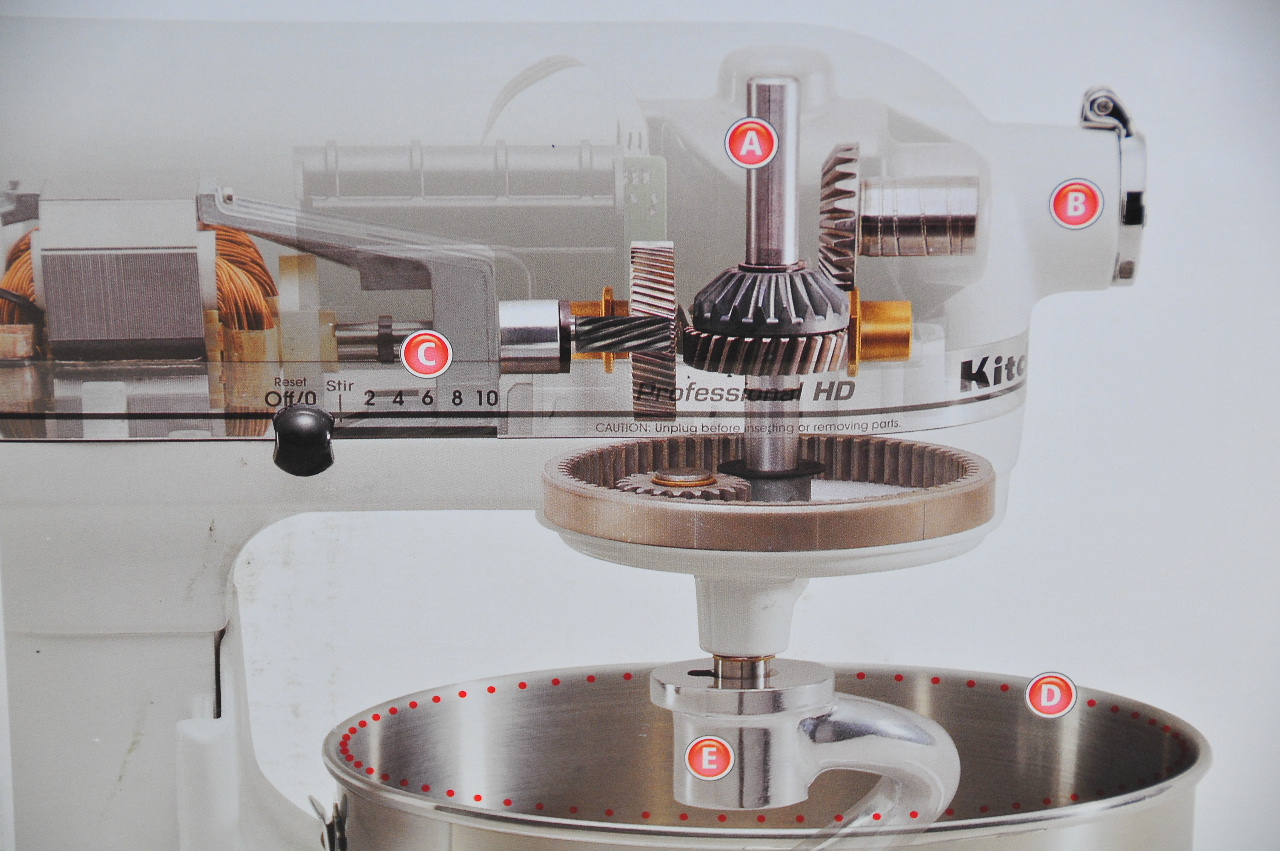

說明	28.蓋頂固定襯套掉在扇型齒輪上	29.扇型齒輪錯位後繼續使用牙就崩毀了	30.齒輪傳動機構示意圖
原因	軸頂無支撐，軸心會晃動齒輪錯位底座會斷裂	附載過度，軸心晃動	略
建議	若圖19轉軸孔座未斷裂，回復原位即可	換新	略
示意圖

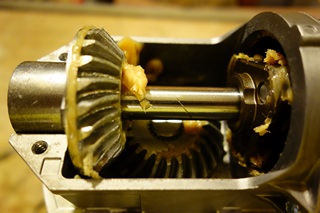

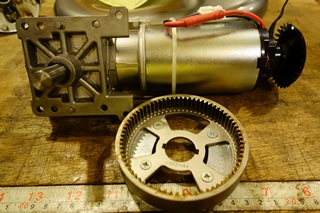

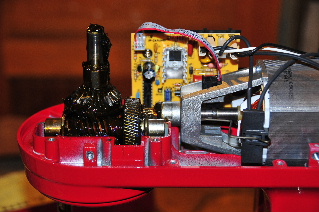

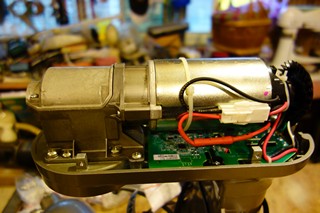

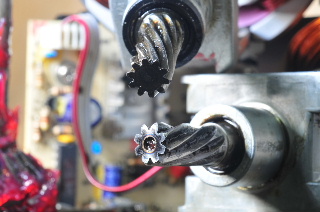

說明	31.馬達軸心齒輪數不同無法搭配現有零件	32.現在的機器長這樣，零件備料日漸式微	33.7L的機器內部像這樣市面流通較少(已知型號 6000HD&6500HD)
原因	較早期機種8齒已無零件維修，現用10齒	只有網拍流傳或代購，已很少商家代理販售了	很少見面，無備用零件，僅能盡力協助修理
建議	報廢或自己尋求其他支援	買4.5&5L機型較能永保安康	直接尋求原供貨廠商支援
示意圖

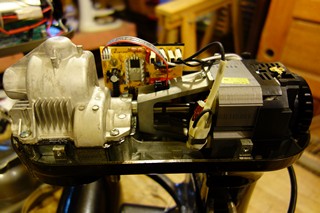

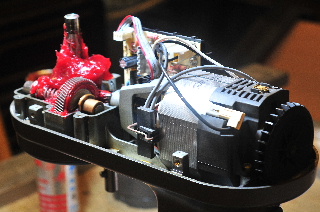

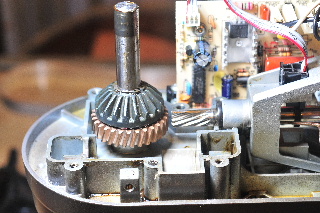

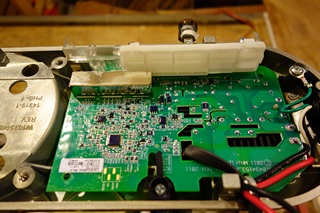

說明	34.7L機種內部硬碰硬無緩衝設計	35.7L機種旋轉機頭設計	36.7L機種(圖33)超大電路平放設計
原因	設計邏輯搞不懂，超載會壞哪裡不知道	L型馬達懸空設計，一拆全散了	大平面, 小強遊戲場..狀況難測
建議	請尋求原供貨廠商支援	略	請尋求原供貨廠商支援
